Техническая спецификация

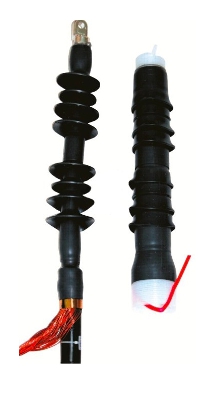

Муфта концевая rek-42EP-1-М предназначена для одножильных экранированных (включая и с экраном из гибких стренг термо-коррозионностойкого алюминиевого сплава (ТАСг)) кабелей с изоляцией из сшитого полиэтилена или этиленпропиленовой резины, с бронёй и без брони, на напряжение 35 кВ. Муфта серии rek-42EP-1-М представляет собой концевую муфту холодной усадки из силиконовой резины нового поколения. Тело муфты с интегрированными в него элементами поставляется в растянутом состоянии на спиральном каркасе. В процессе монтажа каркас удаляется, в результате чего элементы усаживаются на разделанный под оконцевание кабель. В комплект муфты входит дополнительная трубка холодной усадки, применение которой обеспечивает необходимую длину пути тока утечки в соответствии с действующими ПУЭ. Муфты подходят для любых типов наконечников, базовая версия комплектации муфт серии rek- 42EP-1-М включает в себя болтовой наконечник производства GPH (Nexans).
Муфта rek-42EP-1-М соответствует требованиям ГОСТ 13781.0-86, ГОСТ 34839-2022.
В комплект муфты входят:
1. Тело концевой муфты QTIII;
2. Специальные ленты;
3. Трубка холодной усадки (ТХУ РSТ) для увеличения длины пути утечки тока внешней изоляции;
4. Комплект для заземления на основе непаяной системы, в которую входят заземляющий провод и пружинные кольца (только для кабелей с медным ленточным экраном и/или бронированных кабелей);
5. Защитные перчатки с полиуретановым покрытием.
Технологические особенности:
- Простота монтажа путем удаления спиралевидного каркаса;
- Компактная конструкция;
- Широкий диапазон применения по сечениям;
- Изолятор из силиконового каучука HTV значительно повышает устойчивость к утечк и погодным воздействиям;
- Технология холодной усадки не требует применения огня/нагрева и специального инструмента;
- Подача напряжения сразу после монтажа.
Тип кабеля: ПвП, АПвП, ПвПу, АПвПу, ПвБП, АПвБП, ПвЭП, АПвЭП, АПвП-ТАС, ПвП-ТАС, АПвПу- ТАС, ПвПу-ТАС, АПвПГ-ТАС, ПвПг-ТАС, АПвБВнг-LS-ТАС, АПвКаП2гж-ТАС, КА9РВСКБВнг, КА9РВВнг-LS, КА9РВСБВнг-LS, К9РВСКВМнг и другие.
Примечания:
* В комплект муфты для одножильного кабеля входят материалы на три фазы;
* В случае, если размещается заказ на комплект концевой муфты только на одну фазу, цифра «3» в наименовании комплекта меняется на цифру «1».
Пример наименования при формировании заказа на одну фазу: «rek-42EP-1/1x50/120-M»;
* При необходимости заказа концевых муфт с болтовыми наконечниками GPH под болт другого размера (например "М16" вместо "М12") указывайте нужный размер в наименовании муфты последними двумя цифрами;
* При формировании заказа на муфты в исполнении «не поддерживающий горение» и «низкое дымо- и газовыделение» в наименовании добавляется аббревиатура «нг-LS». Пример наименования: «rek-42EP-1х50/120-нг-LS-M».
