Техническая спецификация

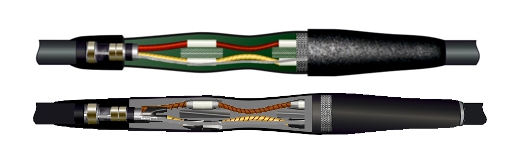

Муфты соединительные ремонтные eks-10CКаТ-Рем-СЛ-М и eks-92-МС-RE-Рем-M применяются для кабелей с алюминиевой или свинцовой оболочкой, с бумажной пропитанной изоляцией, на напряжение 6 и 10 кВ. Используя вставки из токопроводящих жил длиной до 550 мм, применение одной из указанных муфт позволяет устранить повреждение на кабеле одной ремонтной муфтой вместо двух соединительных муфт. Восстановление изоляции и снятие напряжённости электрического поля в месте соединения жил обеспечивается конструкцией изолированного болтового соединителя RE-GPH. Усиление диэлектрической прочности на срезе оболочки кабеля обеспечивается применением самоклеящейся высоковольтной ленты 23, выравнивание напряжённости электрического поля на данном участке производится специальной лентой 2220 с высокой диэлектрической проницаемостью. Экранирование муфты производится медной лужёной сеткой. Шина заземления оснащена блокираторами и прижимается к оболочкам и бронепокровам кабелей 6-ю пружинными кольцами.
Отличия версии eks-10CКаТ-Рем-СЛ-М
Межжильное пространство, а также пространство между жилами и оболочкой, заполняются полиуретановым компаундом 40G, который обеспечивает герметизацию соединяемых жил и блокировку маслоканифольного состава, а также необходимую прочность муфты к ударным токам короткого замыкания. Герметизация муфты производится с помощью лент 2229 и VM. Наружная защита муфты от механических повреждений обеспечивается структурным материалом «Armor-Wrap».
Отличия версии eks-92-МС-RE-Рем-М
В версии муфты eks-92-МС-RE-Рем-M на жилы усаживаются маслостойкие, на соединители RE-GPH усаживаются изоляционные термоусаживаемые трубки. Внутренняя полость муфты заполняется межфазным пластичным заполнителем. Внутренняя и внешняя защиты муфты выполняются с применением термоусаживаемых защитных кожухов.
Муфты eks-10CКаТ-Рем-СЛ-М и eks-92-МС-RE-Рем-M соответствуют требованиям ГОСТ 13781.0-86, ГОСТ 34839-2022.
В комплект муфты входят:
1. Универсальные изолированные соединители со срывающейся головкой болта RE-GPH;
2. Специальные ленты и мастики;
3. Полиуретановый компаунд 40G (только в версии eks-10CКаТ-Рем-СЛ-М);
4. Структурный материал «Armor-Wrap» (только в версии eks-10CКаТ-Рем-СЛ-М);
5. Комплект термоусаживаемых комплектующих, включая термоусаживаемые перчатки (только в версии eks-92-МС-RE-Рем-М);
6. Медная луженая сетка для восстановления экрана кабеля;
7. Комплект для соединения оболочек с использованием непаяной системы заземления, в которую входят заземляющий провод с блокираторами и пружинные кольца;
8. Защитные перчатки с полиуретановым покрытием.
Тип кабеля: ААБГ, АСБГ, СБГ, ААБлУ, АСБлУ, СБН, ААШвУ, ААШп, ААБ2лШвУ, АСБ2лШвУ, СБ2лШв, СБлУ и другие.
