Техническая спецификация

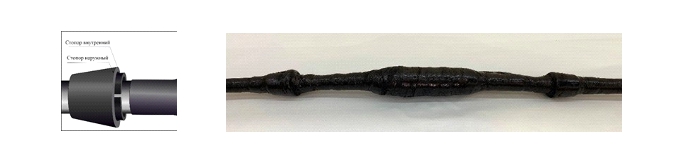

Муфты соединительные с безогневой технологией монтажа eks-10АСТ-RE-1-М и eks-10АСС-RE-1-М применяются для соединения воздушных самонесущих экранированных кабелей марки Мульти-Виски (multi-wiski) с изоляцией из сшитого полиэтилена на напряжение 10 кВ. Выравнивание напряжённости электрического поля на срезах полупроводящего слоя жил кабеля производится специальной лентой 2220 с высокой диэлектрической проницаемостью. Восстановление изоляции и снятие напряжённости электрического поля в месте соединения жил обеспечивается конструкцией специального корпуса МСХ-Е, который в процессе монтажа надвигается на болтовой соединитель GPH. Трубки холодной усадки предустановлены на торцы корпуса муфты МСХ-Е в заводских условиях, что обеспечивает необходимую герметизацию и исключает протекание компаунда, заливаемого во внутреннюю полость установленной на болтовой соединитель муфты МСХ-Е. Экранирование жил производится медной лужёной сеткой. Итоговая герметизацией муфты версии eks-10АСТ-RE-1-М выполняется герметизирующей лентой 2228, версии eks-10АСС-RE-1-М герметизация выполняется трубкой холодной усадки. Необходимая прочность на разрыв обеспечивается применением специальных пластиковых деталей для фиксации соединяемых кабелей от растяжения сростка в муфте и армирующего структурного материала «Armor-Wrap».
Комплект муфты включает в себя комплектующие материалы на три фазы.
Муфты eks-10АСТ-RE-1-М и eks-10АСС-RE-1-М соответствуют требованиям ГОСТ 13781.0-86, ГОСТ 34839-2022.
В комплект муфты входят:
1. Болтовые соединители GPH;
2. Корпус муфты МСХ-Е с предустановленными трубками холодной усадки;
3. Двухкомпонентный компаунд 40G;
4. Специальные ленты и мастики;
5. Медная лужёная сетка для восстановления экрана кабеля;
6. Комплект для соединения экранов (только для кабелей с медным ленточным экраном);
7. Трубка холодной усадки (только в муфта версии eks-10АСС-RE-1-А-М);
8. Комплект пластиковых деталей для фиксации соединяемых кабелей от растяжения сростка в муфте;
9. Армирующий структурный материал «Armor-Wrap»;
10. Защитные перчатки с полиуретановым покрытием.
Технологические особенности:
- безогневая технология монтажа;
- муфта может устанавливаться между опорами на участке воздушного пролета длиной до 50 м;
- простота монтажа;
- высокая степень надёжности;
- подача напряжения сразу после монтажа.
Тип кабеля: Мульти-Виски (multi-wiski).
Примечания:
* Наименования комплектов муфт для кабелей с медным ленточным экраном имеют дополнительное обозначение в виде буквы «t». Пример наименований при формировании заказа: «eks-10АСТ-RE-1x35/120-t-M»;
* По умолчанию, в комплект муфты входят комплектующие материалы для трёх фаз. Для ремонтных целей предусмотрена возможность заказа комплекта муфты на одну фазу (соответствующий столбец в таблице для формирования заказа).
