Техническая спецификация

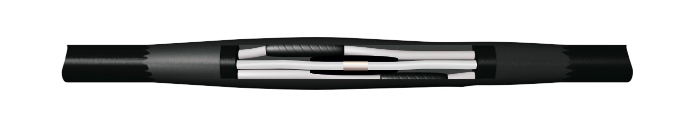

Муфты соединительные с безогневой технологией монтажа eks-01СКаТ-КГ применяются для гибких кабелей с резиновой изоляцией на напряжение до 1 кВ, муфты eks-01СКаТ-S-КГ – на напряжение 1,14 кВ. Соединение жил производится гильзами под опрессовку (в комплектах, наименование которых заканчивается на «гм») или пайкой. Восстановление изоляции на соединении жил производится намоткой ленты 23. В муфтах серии eks-01СКаТ-S-КГ восстановление экрана по жиле производится медной луженой сеткой, выполненной в виде чулка, который предварительно продевается на каждую жилу кабеля. После установки медной сетки на место соединения жил кабеля концы чулка стягиваются до среза экрана. Контакт медной сетки с экраном жил кабеля обеспечивается применением самовулканизирующейся ленты 23. Заливка резинового компаунда 2131 производится в эластичный пластиковый корпус, который после полимеризации компаунда удаляется. Компаунд превращается в оболочку муфты на кабеле, обеспечивая необходимую механическую прочность на истирание и разрыв, а также обеспечивает достаточную гибкость, что позволяет беспрепятственно наматывать кабель на барабан.
Муфты eks-01СКаТ-КГ и eks-01СКаТ-S-КГ соответствует требованиям ГОСТ 13781.0-86, ГОСТ 34839-2022.
В комплект муфты входят:
1. Лужёные медные гильзы под опрессовку (в комплектах, наименование которых заканчивается на «гм»);
2. Медная луженая сетка для восстановления экрана кабеля (в муфтах eks-01СКаТ-S-КГ);
3. Эластичный корпус;
4. Резиновый компаунд 2131;
5. Специальные ленты и мастики;
6. Защитные перчатки с полиуретановым покрытием.
Технологические особенности:
- безогневая технология монтажа;
- механическая стойкость к истиранию и гибкость не уступают цельному отрезку кабеля;
- подача напряжения сразу после монтажа;
- не требуется специальных инструментов.
Тип кабеля (муфты eks-01СЛХ-КГ): КГ, КГ-Т, КГ-ХЛ и другие.
Тип кабеля (муфты eks-01СЛХ-S-КГ): КГЭШ, КГЭТШ, КГЭЖШ, КГЭЖТШ, КГЭПШ, КГЭПШТ, КОГРЭШ, КОГРВЭШ, КГЭС, КГЭУ, КГПЭУ и другие.
Примечание:
* При заказе муфт с гильзами под опрессовку, к наименованию муфты добавляется аббревиатура «гм», а также указывается требуемое сечение медных гильз.
Пример наименования муфты для кабеля типа КГЭШ с сечением основных токопроводящих жил 70 мм²: «eks-01СКаТ-S-4х70-КГ-гм».
